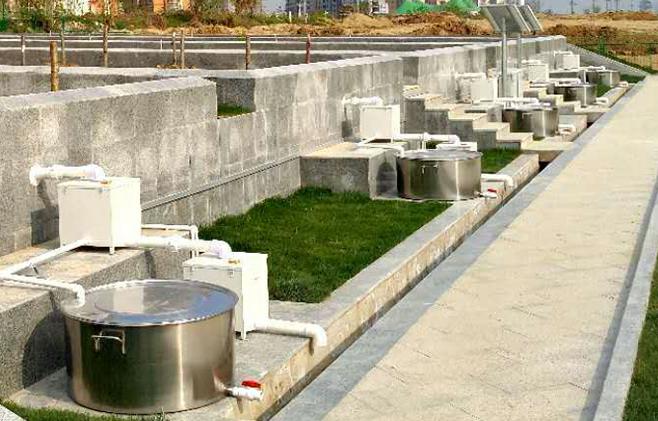

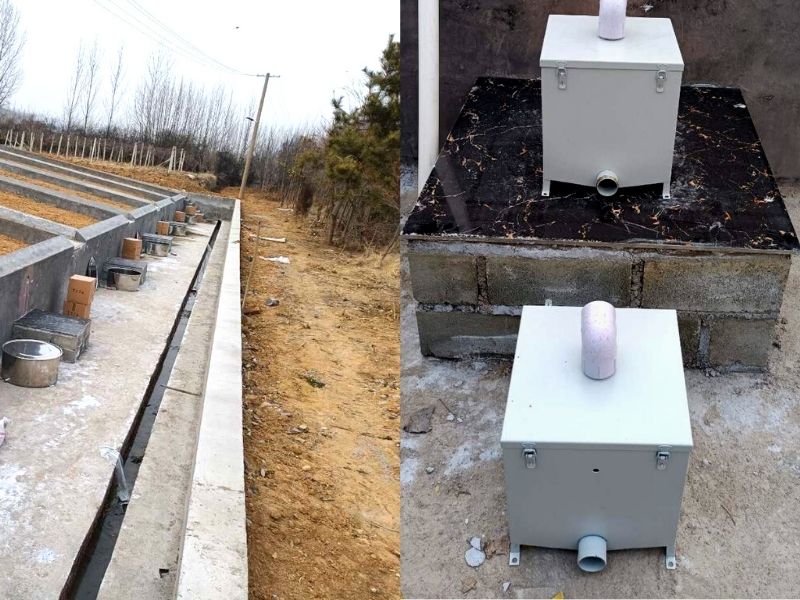

2022年2月18日，我司承建的“江蘇省連云港市贛榆區夾谷山水土保持試驗站翻斗式徑流自記儀和輪式自動泥沙采樣器采購項目”順利完成安裝、調試和驗收。

在我司產品設備安裝中，翻斗式徑流自記儀往往與輪式自動泥沙采樣器是一套設備組裝，進而實現實時在線觀測小流量的徑流小區或卡口站的水土保持監測數據。

上周，小編為大家介紹了YNSTFD-114翻斗式徑流自記儀，今天就為大家介紹一下這款我司主打自主研發的YNSTHS-115 輪式自動泥沙采樣器。

YNSTHS-115 輪式自動泥沙采樣器

一、概述

在徑流小區的土壤侵蝕監測中，傳統的方法一般采用導流桶(箱、池)和集水桶(箱、池)收集徑流，人工攪拌配水池或集水桶(池)，取泥水樣，然后用室內干燥秤重新計算含沙量或用比重法計算含沙量。這種方法需要大量的人力，測量誤差大。

主要原因有：

(1)配水槽或收集桶本身容積較大，難以攪拌渾濁水樣；

(2)泥沙顆粒的沉降速度很快，導致桶內渾水含沙量很難處于均勻分布狀態，導致攪拌法采集的渾水樣品含沙量誤差較大。

為了提高含沙量測量的精度，輪式自動泥沙采樣器可以代替?zhèn)鹘y(tǒng)的水槽法對徑流進行自動分樣，測得的含沙量接近實際情況。

二、泥沙采樣器組成及工作原理

該采樣器由箱體、進水管、采樣輪、匯流箱、導流管、小集流桶、出水管等部分組成。

該采樣器采用類似水車原理，徑流自進水管進入取樣器，驅動采樣輪轉動，采樣輪轉動過程中，橫切水舌，均勻采樣。所取樣本經匯流箱匯集后由導流管導出至小集流桶，其它徑流經出水管流出。

徑流結束，所測小集流內渾水樣的含沙量即代表此次徑流含沙量。

三、技術參數

1.箱體：350*350*520mm；

2.采樣輪：304不銹鋼；

3.進、出水管：不銹鋼管Φ50；

4.匯流箱：304不銹鋼；

5.導流管：不銹鋼管Φ25；

6.集流桶：≥0.25m3；

7.集流桶閥：閘閥Φ25；

8.采樣比例：取1-5%可調；

9.采樣模式：無動力自動采樣；

10.工作環境：＞0℃。
