隨著社會發展和科技的進步，水土流失荒漠化日益嚴重，國務院正式批復同意《全國水土保持規劃（2015－2030年）》，這是我國水土流失防治進程中的一個重要里程碑。

我公司根據市場發展需要，研制成功翻斗式徑流自記儀，用于實時在線觀測小流量的徑流小區或卡口站的水土保持監測數據。相應配套觸摸屏軟件可以實時顯示當前瞬時流速、瞬時流量和泥沙含量，并且通過觸摸屏配套軟件可以實時控制整個監測的過程，可以通過查詢方式查詢歷史數據，并能導出數據到Excel格式電子表格文件等功能。

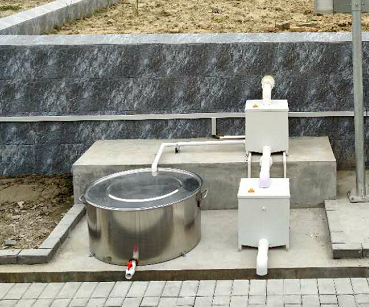

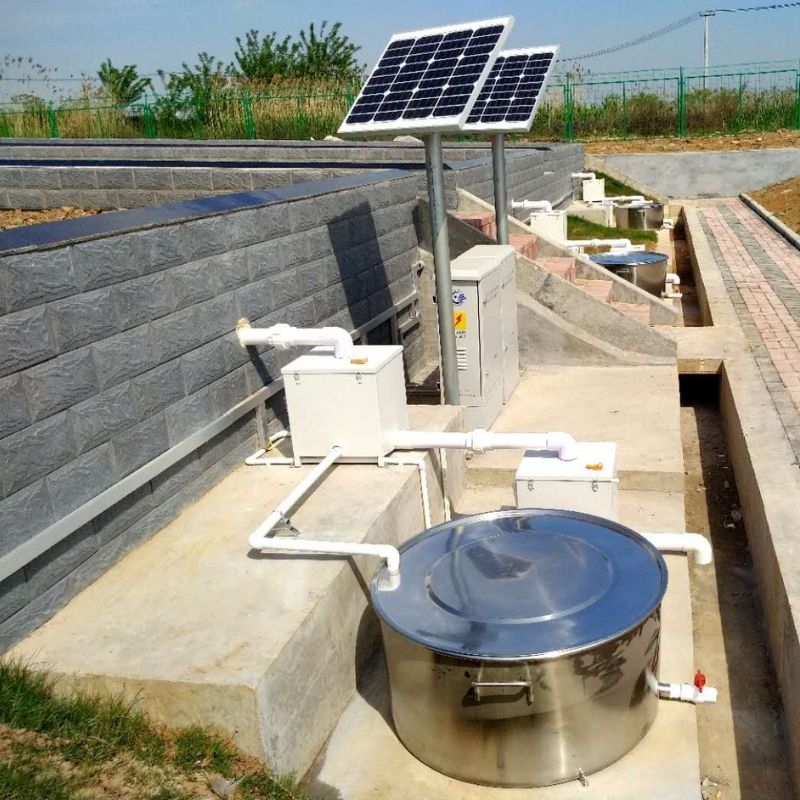

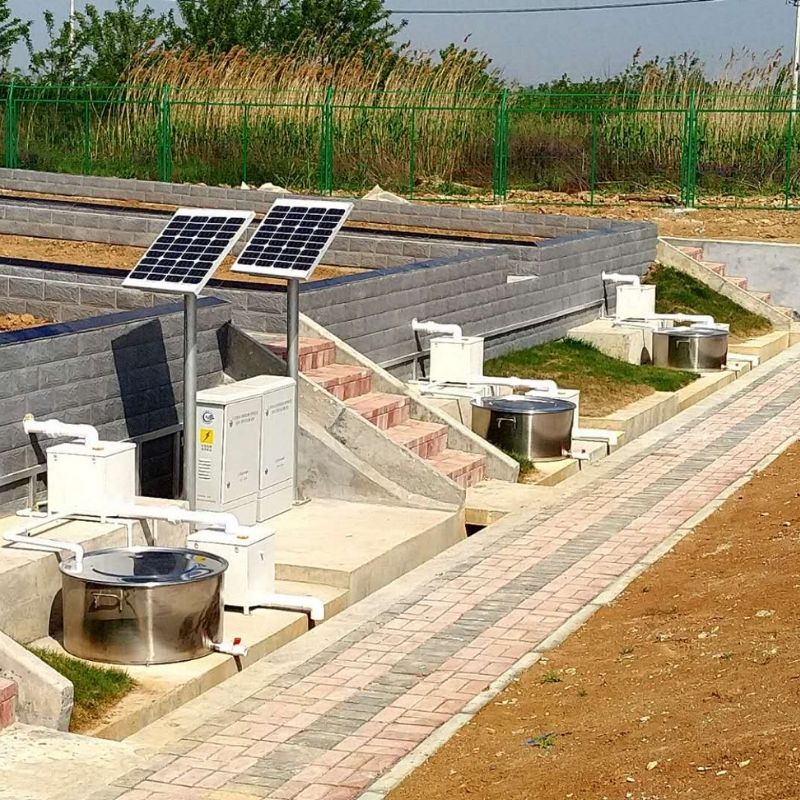

YNSTFD-114 翻斗式徑流自記儀

一、概述

翻斗式徑流自記儀由進水口、翻斗、限位螺絲、軸承、防濺擋板、外箱、感應磁鐵、干簧管數據采集器和出水口，以及數據采集存儲與遠程傳輸設備等組成。

二、組成及工作原理

當一個翻斗接徑流時，另一個翻斗處于等待狀態。當所接徑流達到預定值(600mL)時，由于重力作用翻斗立即自己翻倒，處于等待狀態，另一翻斗處于工作狀態。當其所接徑流達到預定值時，又自己翻倒，處于等待狀態。

在翻斗側壁上裝有感應磁鐵，它隨翻斗翻動時從干簧管旁掃描，使兩個干簧管輪流通斷。即翻斗每翻倒一次，干簧管便送出一個開關信號(脈沖信號)。

翻斗翻動次數用感應磁鐵掃描干簧管通斷送出脈沖信號計數，每記錄一個脈沖信號，便代表 600mL徑流量，實現監測小區產流過程中的徑流量。

三、用途

用于土壤侵蝕與徑流量監測時，一般用集流池，或分水箱加集流桶收集徑流。通過量測池/桶水深計算總徑流量，無法監測徑流過程。翻斗自動流量計通過翻斗來回翻轉監測小區產流過程。

四：技術規格

功能：自動監測小區徑流過程，可當?shù)叵螺d數據，也可遠程傳輸數據

組成：箱體、進水管、翻斗、出水管、數據采集器

環境最低溫度：>0℃

材質：304不銹鋼，外殼噴塑

測量精度：流量測定誤差小于5%

翻斗容量：600ml
